AM/AE系列電動執行機構

產品展示 > 電動執行器 > AM/AE系列電動執行機構

AM/AE系列電動執行機構

產品詳細

一、產品簡介

AM/AE系列智能型數字式電動執行機構采用以微控制器為核心的機電一體化結構，集伺服放大器、位置變送器等多功能于一體全部嵌入定位器內部，并且將定位器直接安裝在執行機構內部的一種智能型數字化電動執行機構。該產品應用數字設定，精高度，不僅增加了模擬電路不能實現的控制功能，還可附加PID調節功能，加上一次測量元件即可實現獨立的閉環調節系統。產品的關鍵元器件全部進口，零部件的加工、元器件篩選及老化處理、整機裝配到性能測試都嚴格執行國家及國際標準。AM/AE 系列電動執行機構品種多、功能全、體積小、扭矩大、質量穩定可靠，使用方便、免維護，廣泛適用于工業生產過程的自動控制。AM/AE系列電動執行機構按調節方式分成三種：

1、智能調節型-也稱為比例調節型。電動執行機構無須另配伺服放大器，直接接收計算機DCS或各類調節單元輸出的4- 20mA或1-5V的模擬量與數字量信號,執行機構的輸出軸轉角(或位移)與此信號成比例關系。通過控制電機調整執行機構的定位，達到驅動和控制各類轉動設備的目的。電動執行機構所有控制參數、功能選擇都可以通過按鍵來設定和修改，控制器上的狀態指示燈和手/自動校準功能使現場操作更為方便快捷。該類電動執行機構在結構及安裝方式上分成兩種形式:

a、整體式比例調節型:執行機構與智能定位器組裝成-個整體，整機在現場使用。

b、分立式比例調節型:執行機構是由執行器及智能伺服操作器構成，但執行機構與智能伺服操作器分開安裝，執行機構在現場安裝，智能伺服操作器可在控制室內或其它位置安裝。

2、遠控型-也稱積分型。執行機構接收脈沖信號，繼電信號，控制執行機構輸出軸在任意位置。

3、開關型-也稱二位式。執行機構無須配置控制單元，直接接收開關信號,執行機構的輸出只能控制在開和關兩個極限位置。該電動執行機構可提供無源限位觸點，現場手動操作，力矩保護功能。

二、主要技術參數

工作電源:交流220V±10%，50Hz

控制精度: 0.1%~3.1% (可調)

輸入信號: 4-20mA 0- 10mA或1-5VDC

輸入阻抗: 2500Ω

輸出信號:光電隔離輸出4- 20mA DO對應執行機構全閉至全開或全開至全閉

反饋電阻: 500Ω-1KΩ

觸點容量:交流250V, 4A

回差: ≤0.3%

環境溫度: -30°C~ +70°C

相對濕度:≤95%

防爆等級: EXdm II CT6或EXd II BT4

防護等級: IP67

電機功率: 23W/F~ 100W/F (角行程)

電機功率: 10W/F~90W/F (直行程)

三、產品特點及工作方式

1、電動機內裝有過熱保護器，可防止過熱燒損。

2、安全位置:輸入信號故障時電動執行機構可選為全開/停止/全閉。

3、采用熱處理合金材料經數控精密加工的齒輪轉動機構，潤滑采用進口鉬基潤滑酯具有強度高，耐磨性好，無須加油維護，可經受長期疲勞負荷沖擊。

4、采用蝸輪輸出軸-體化特殊銅合金緞造，強度高，耐磨性好，避免了傳統鍵、銷連接的間隙，傳動精度高。滿足了執行機構輸出軸長期在大力矩頻繁正反轉的狀況下工作。

5、采用鋁合金壓鑄外殼、外形美觀精細流暢，可減少電磁干擾，體積小，僅為同類產品的1/3左右。安裝靈活。6、軸承和電器元件等關鍵零部件，采用優質進口產品，是電動執行機構長期、穩定工作的可靠保證。

7、智能數控(數字設定、數字整定、高度精確、自診斷) -機多能的控制單元采用進口高品質電子元器件，輸出漂移小，穩定性高且用樹脂注入密封具有防水、防震功能。

8、電位器，采用進口塑料導電電位器，精度高、壽命長，確保伺服機構的精確調節。

9、輸出臂采用花鍵連接方式，可任意角度安裝。

10、作用方式:正作用/反作用

11、定位方式:手動/自動

12、自動定位:全開/全閉

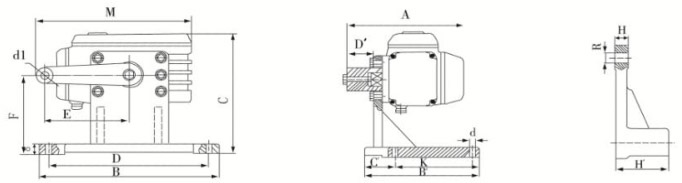

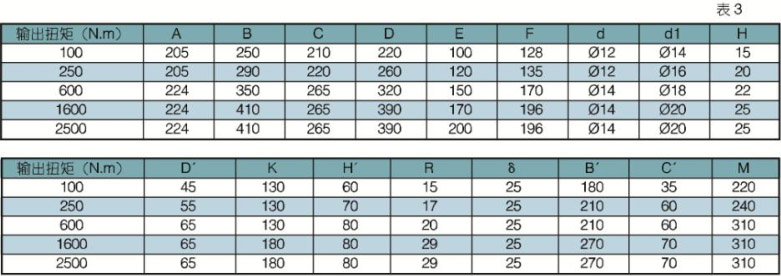

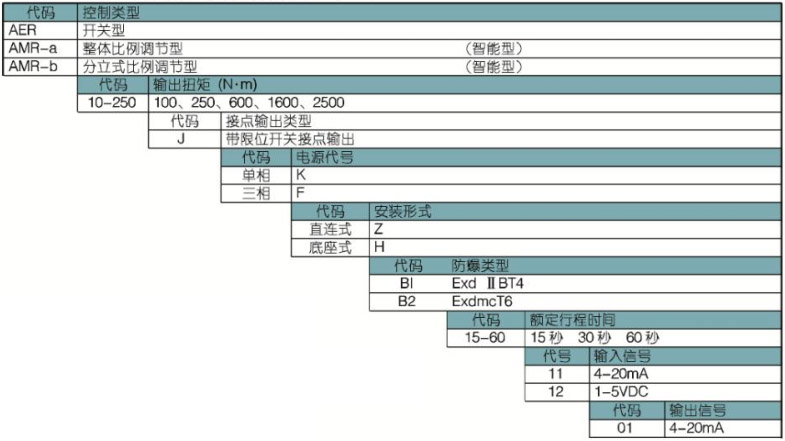

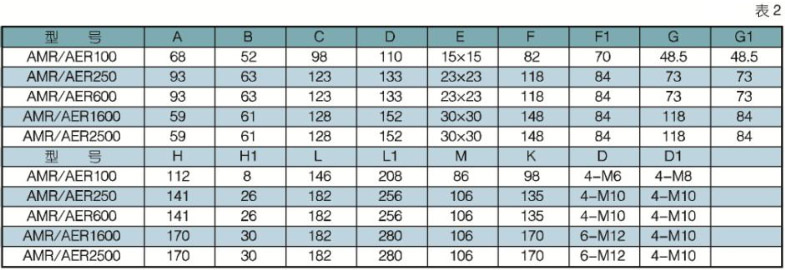

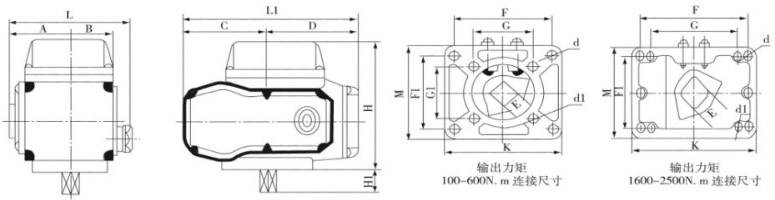

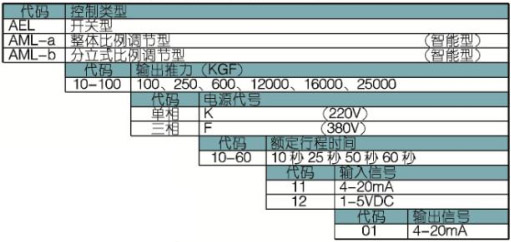

四、產品型號規格、接線圖及外形尺寸

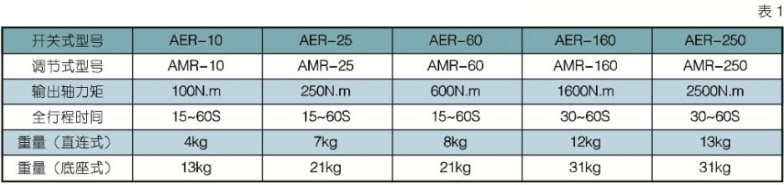

1 AMR/AER 系列90°角行程電動執行機構型號規格及重量(見表1)
